主要內(nèi)容

文中提出了一種用于有機(jī)太陽(yáng)能電池（OSC）穩(wěn)定性測(cè)試的方法，旨在為OSCs降解模式的原因提供見(jiàn)解。該方法涉及使用高輻照量的單色光來(lái)加速孤立的降解機(jī)制，同時(shí)通過(guò)一系列原位穩(wěn)態(tài)和瞬態(tài)光電測(cè)量來(lái)監(jiān)測(cè)器件。

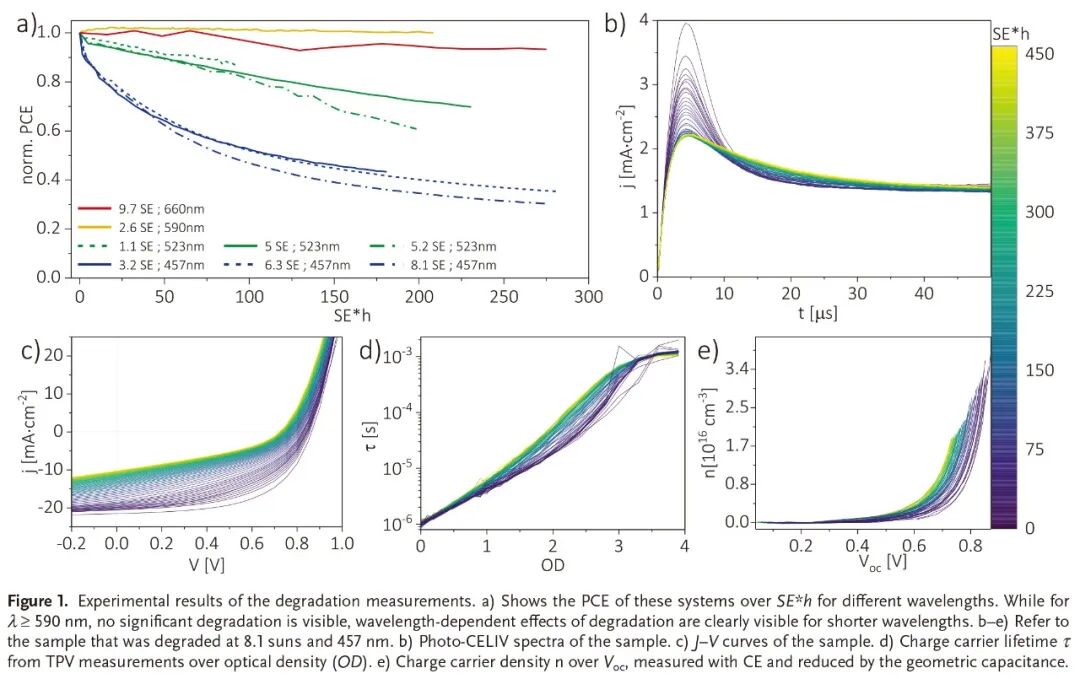

實(shí)驗(yàn)結(jié)果伴隨著漂移擴(kuò)散模擬，以定位降解途徑。將基于PM6：Y6的OSCs進(jìn)行了測(cè)試，已知其壽命范圍相當(dāng)廣泛，取決于器件架構(gòu)、材料批次或降解條件。實(shí)驗(yàn)明確了導(dǎo)致PM6：Y6層內(nèi)部陷阱態(tài)密度增加的一種降解機(jī)制。

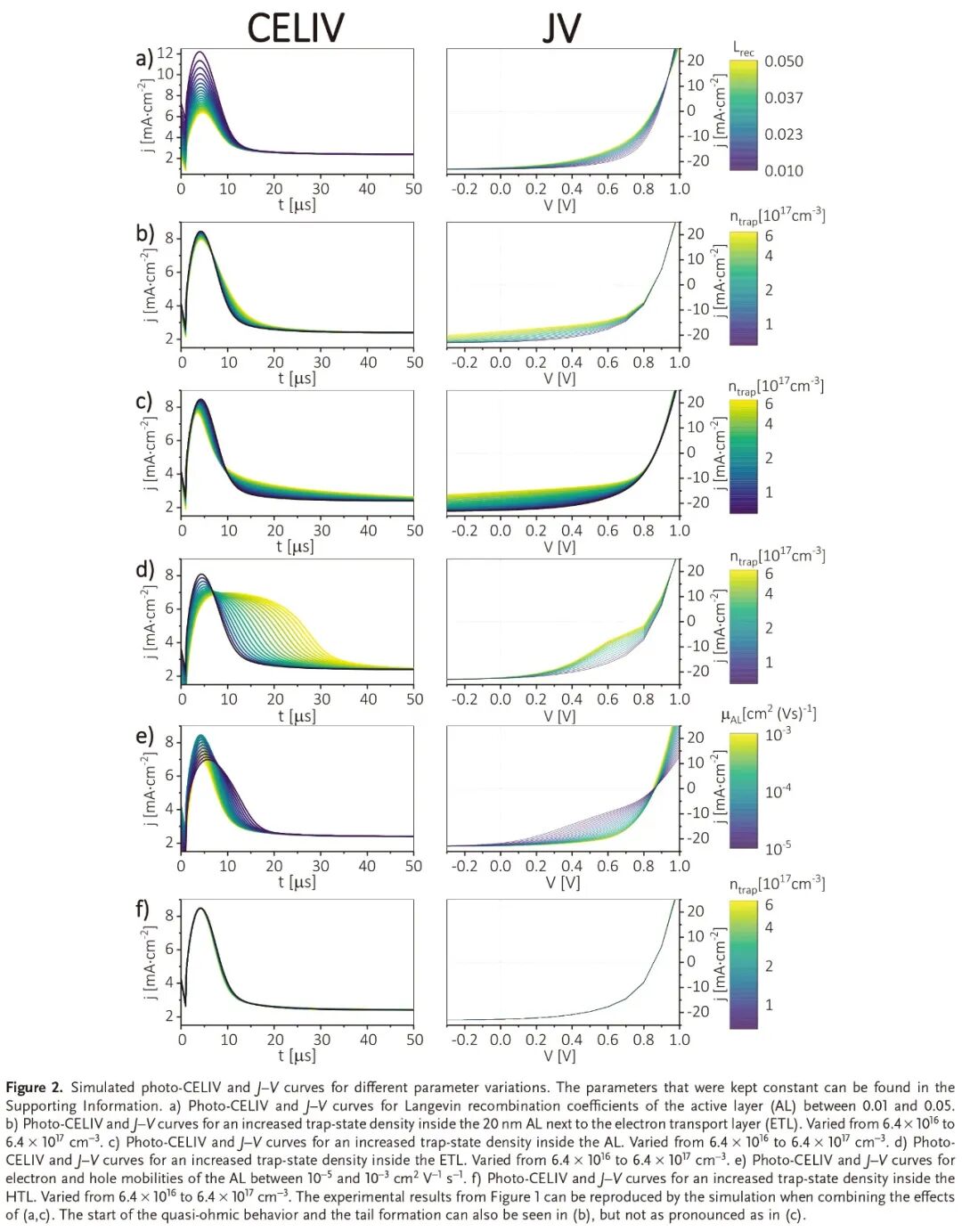

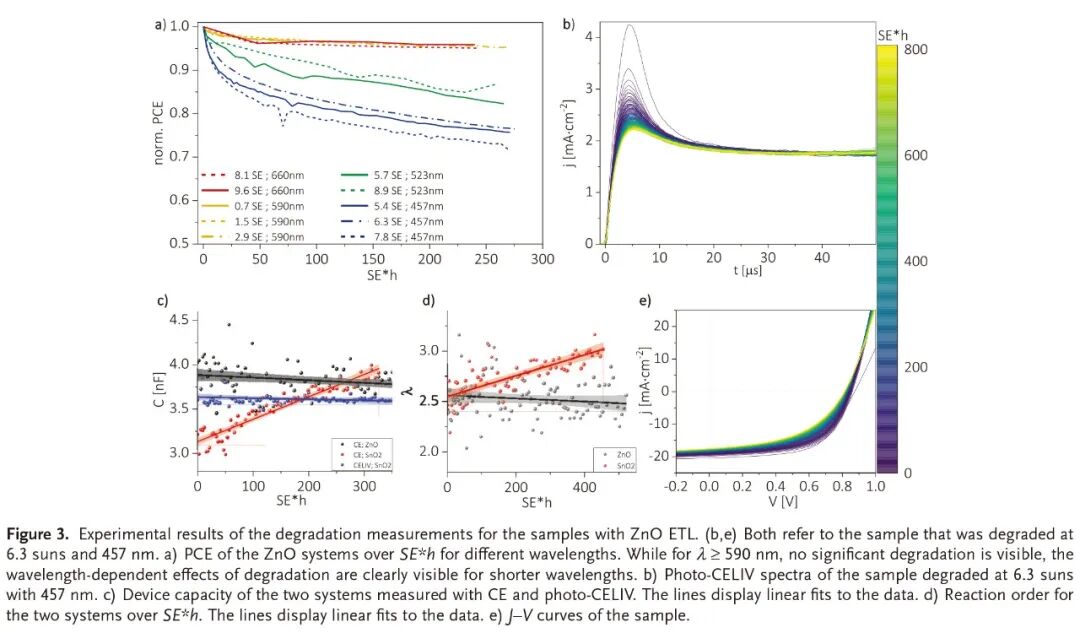

瞬態(tài)模擬表明，這些狀態(tài)是在PM6：Y6和電子傳輸層之間的界面處或周?chē)纬傻?。此外，還證明了光照波長(zhǎng)對(duì)降解模式的主導(dǎo)影響。最后，器件的降解速率與光強(qiáng)度呈線(xiàn)性增長(zhǎng)，使得高強(qiáng)度和光譜選擇性降解成為加速穩(wěn)定性測(cè)試以加快穩(wěn)定OSCs開(kāi)發(fā)的有效方法。

文中使用我公司的仿真軟件Setfos漂移擴(kuò)散模塊來(lái)仿真定位器件結(jié)構(gòu)內(nèi)的機(jī)制。

文獻(xiàn)信息

Revealing Photodegradation Pathways of Organic Solar Cells by Spectrally Resolved Accelerated Lifetime Analysis

Paul Weitz, Vincent Marc Le Corre, Xiaoyan Du, Karen Forberich, Carsten Deibel, Christoph J. Brabec, Thomas Heumüller

產(chǎn)品咨詢(xún)及購(gòu)買(mǎi)請(qǐng)聯(lián)系我們
