主要內容

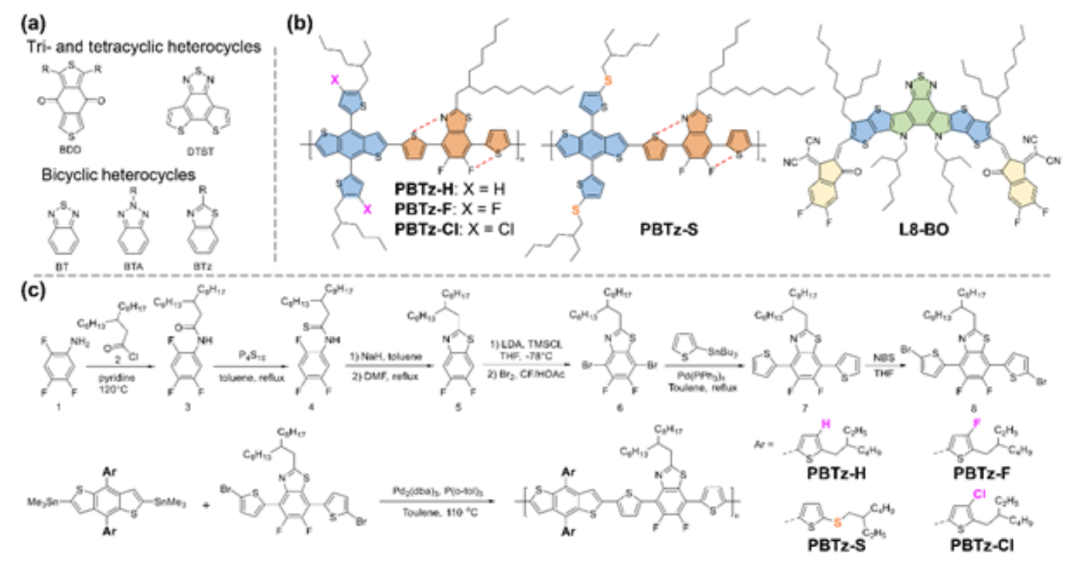

在這篇文章中，四川大學彭強教授、徐小鵬團隊以雙環(huán)二氟苯并[d]噻唑（BTz）為受體嵌段，苯并[1，2-b：4，5-b′]二噻吩（BDT）衍生物為給體單元，開發(fā)了一系列新的WBG聚合物，即PH-BTz、PS-BTz、PF-BTz和PCl-BTz。通過將S、F和Cl原子引入BDT上的烷基噻吩基側鏈，所得聚合物表現(xiàn)出更低的能級和增強的聚集性能。

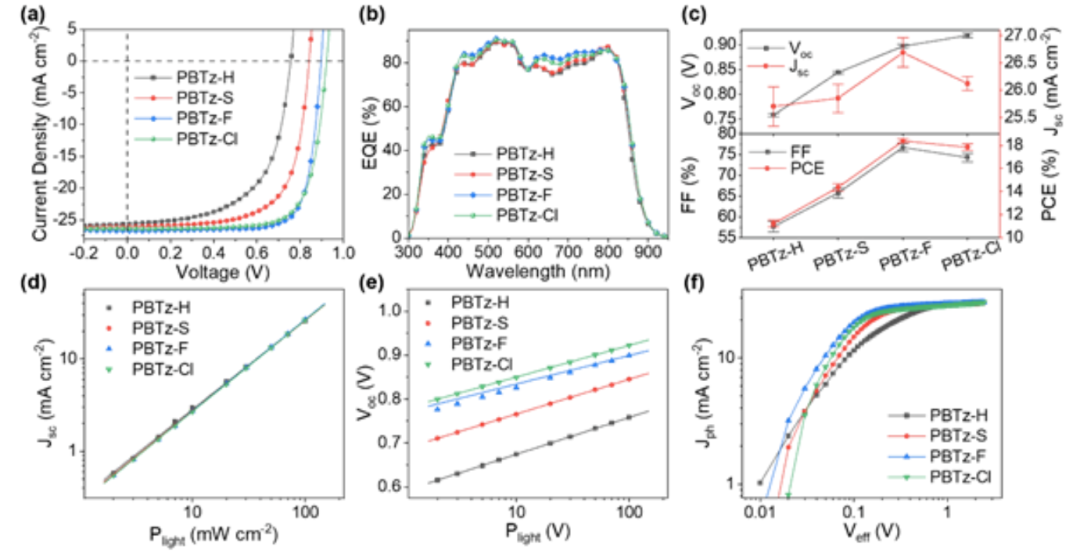

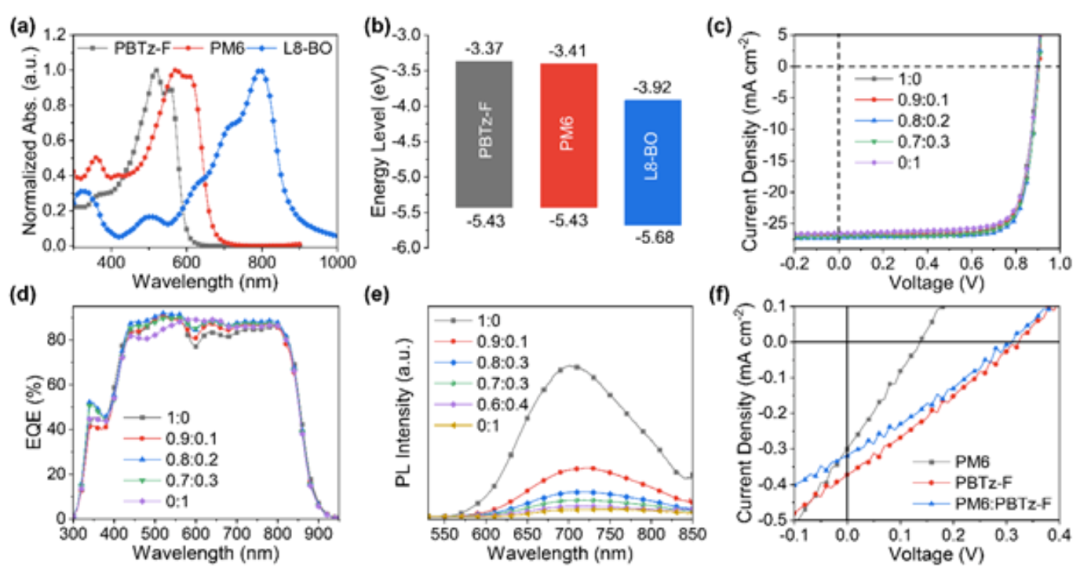

氟化的PBTz-F不僅表現(xiàn)出較低的HOMO水平，而且具有更強的堆積有序性，并在相關的PF-BTz：L8-BO共混物中產生了更均勻的纖維樣互穿網(wǎng)絡。實現(xiàn)了18.57%的高功率轉換效率（PCE）。此外，PBTz-F還表現(xiàn)出良好的批次重復性和普遍適用性。基于主體PBTz-F：L8-BO和PM6的三元共混OSCs顯示出進一步增強的PCE，高達19.54%，是目前OSCs器件性能最高值之一。

太陽光模擬器

LED太陽光模擬器

Benzo[d]thiazole Based Wide Bandgap Donor Polymers Enable 19.54% Efficiency Organic Solar Cells Along with Desirable Batch-to-batch Reproducibility and General Applicability
