孟磊與李永舫院士團(tuán)隊(duì)：鈣鈦礦/有機(jī)疊層太陽(yáng)能電池單片效率高達(dá)22.0%
更新時(shí)間：2022-03-01 點(diǎn)擊量：1995
恭喜中科院化學(xué)所孟磊與李永舫院士團(tuán)隊(duì)在國(guó)際學(xué)術(shù)刊物《ADVANCED MATERIALS》上發(fā)表了最新文獻(xiàn)，通過(guò)降低開(kāi)路電壓損失和拓寬吸收光譜構(gòu)建的鈣鈦礦/有機(jī)疊層太陽(yáng)能電池單片效率高達(dá)22.0%。其中我公司代理的 PAIOS 多功能載流子特性分析系統(tǒng)在研究過(guò)程中提供了有效的測(cè)量結(jié)果。

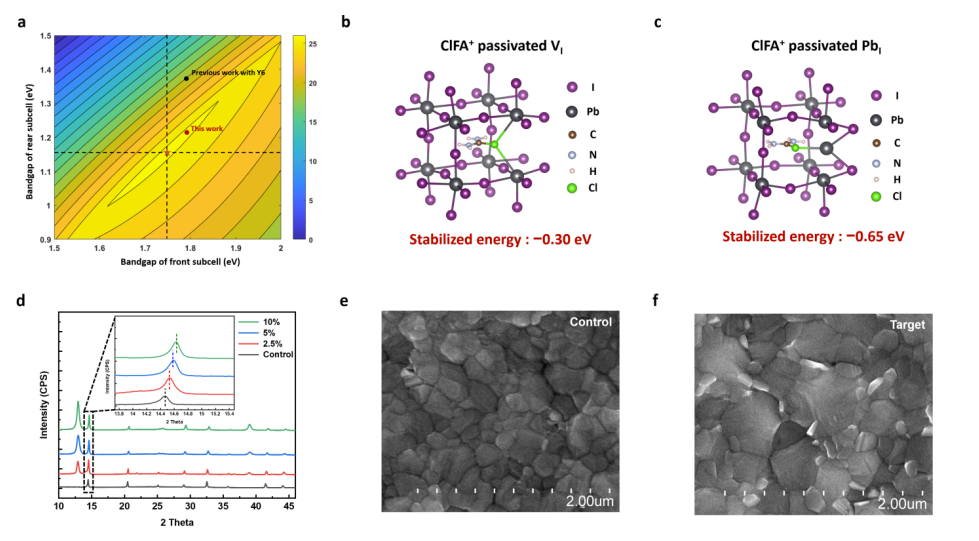

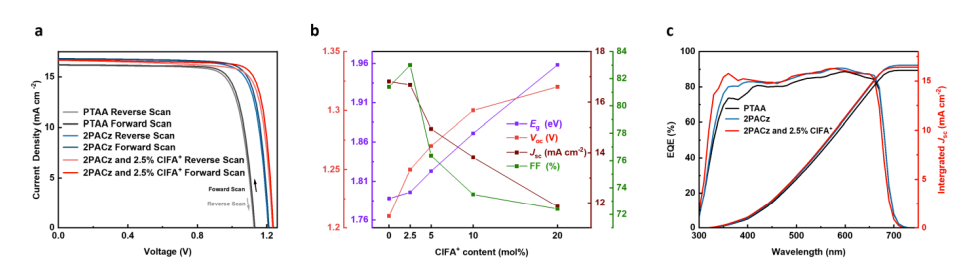

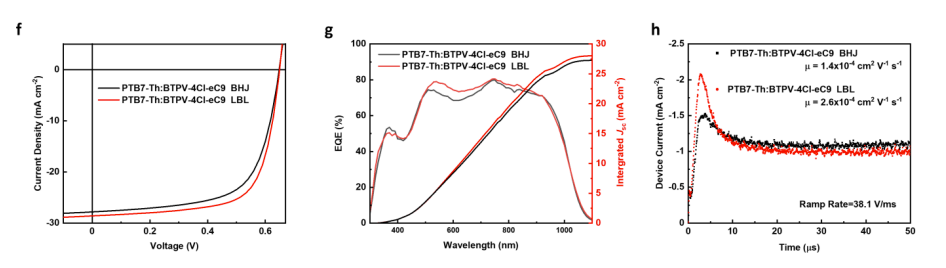

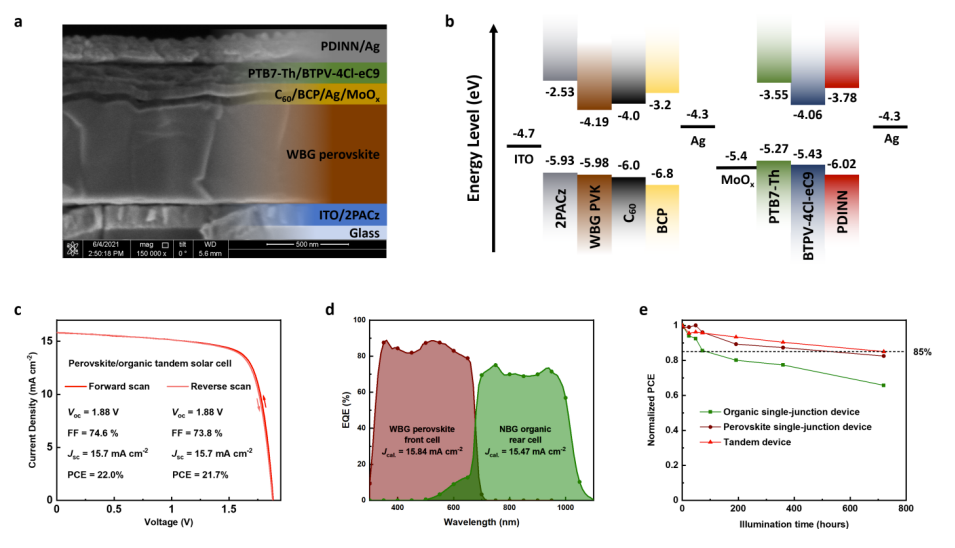

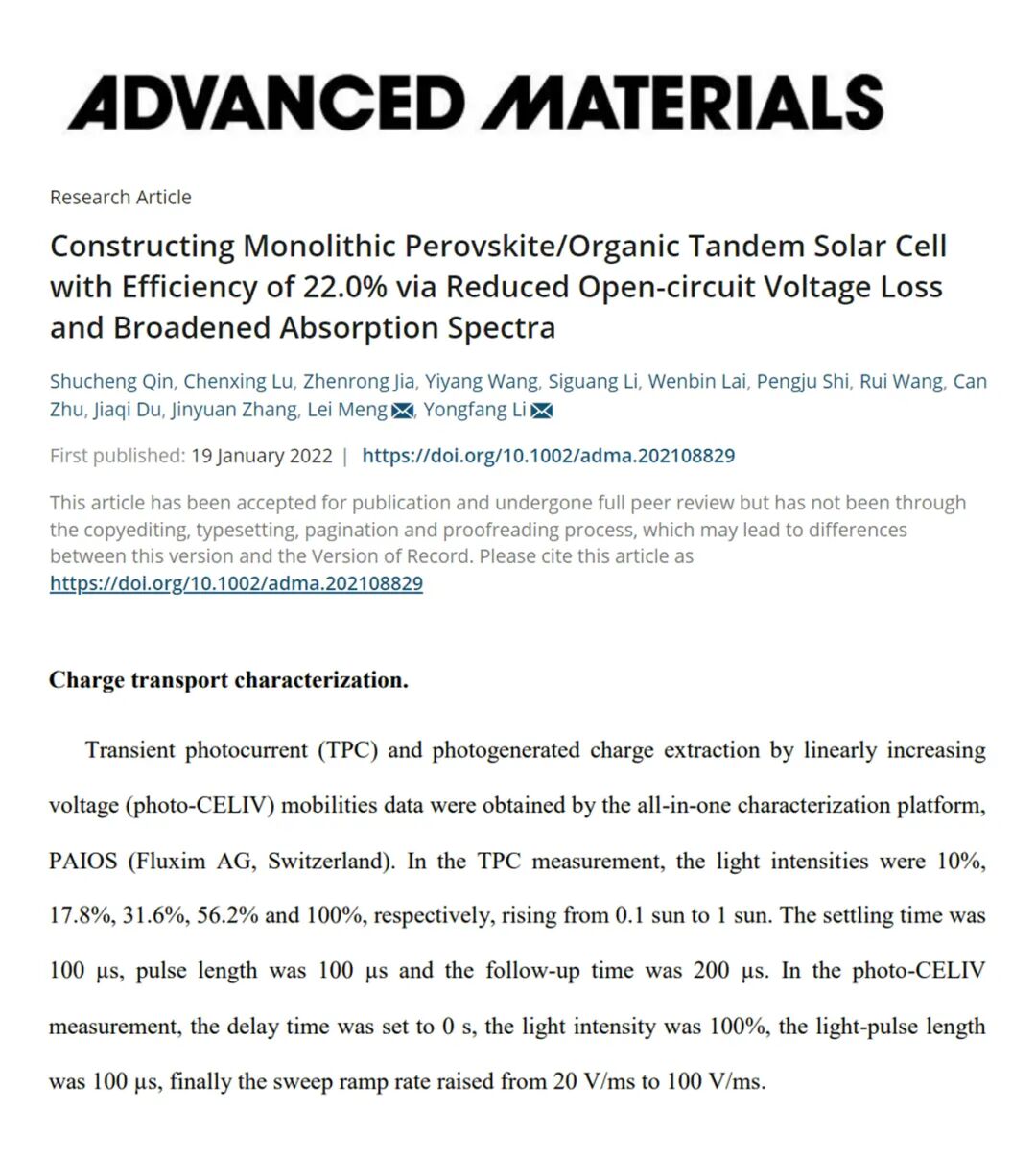

寬帶隙（WBG）鈣鈦礦太陽(yáng)能電池在UV光源下的高穩(wěn)定性和窄帶隙（NBG）有機(jī)太陽(yáng)能電池（OSCs）的寬近紅外吸收光譜相結(jié)合，以寬帶隙鈣鈦礦太陽(yáng)能電池為前電池，窄帶隙有機(jī)太陽(yáng)能電池為后電池的鈣鈦礦/有機(jī)疊層太陽(yáng)能電池（TSCs）近期以來(lái)備受關(guān)注。然而，鈣鈦礦/有機(jī)疊層太陽(yáng)能電池的光伏特性仍需要進(jìn)一步的提高。在本文中，中國(guó)科學(xué)院化學(xué)研究所孟磊與李永舫院士團(tuán)隊(duì)通過(guò)對(duì)寬帶隙鈣鈦礦太陽(yáng)能電池的體積缺陷鈍化從而降低非輻射電荷復(fù)合損失，并拓寬窄帶隙有機(jī)太陽(yáng)能電池的吸收光譜范圍，從而改善鈣鈦礦/有機(jī)疊層太陽(yáng)能電池的光伏特性。制備的鈣鈦礦/有機(jī)疊層太陽(yáng)能電池的光電轉(zhuǎn)換效率高達(dá)22%。本文的研究結(jié)果表明，鈣鈦礦/有機(jī)疊層太陽(yáng)能電池是一種應(yīng)用前景廣闊，高性能，高穩(wěn)定性的太陽(yáng)能電池技術(shù)。文中提到，瞬態(tài)光電流 (TPC) 和線性增壓提取載流子遷移率（photo-CELIV）數(shù)據(jù)通過(guò)多功能載流子特性分析系統(tǒng)PAIOS（ 瑞士 Fluxim AG）測(cè)試獲得。在 TPC 測(cè)量中，光照強(qiáng)度從0.1sun~1sun，分別是10% 、17.8%、31.6%、56.2% 和 100%，穩(wěn)定時(shí)間為100 µs，脈沖長(zhǎng)度為 100 µs，follow-up time為 200 µs。在photo-CELIV測(cè)量中，延遲時(shí)間設(shè)置為 0 s，光照強(qiáng)度為 100%，光脈沖長(zhǎng)度為 100 µs，最后掃描斜率從 20 V/ms到 100 V/ms。文獻(xiàn)信息：Constructing Monolithic Perovskite/Organic Tandem Solar Cell with Efficiency of 22.0% via Reduced Open-circuit Voltage Loss and Broadened Absorption SpectraShucheng Qin, Chenxing Lu, Zhenrong Jia, Yiyang Wang, Siguang Li, Wenbin Lai, Pengju Shi, Rui Wang, Can Zhu, Jiaqi Du, Jinyuan Zhang, Lei Meng* , Yongfang Li*
